印刷行业凹版机直排热气余热回收

时间：06-17

作者：顺洋科技

浏览：次

项目概述：
原凹版机采用直排形式，排风温度高未进行回收利用，热量外排浪费能源。

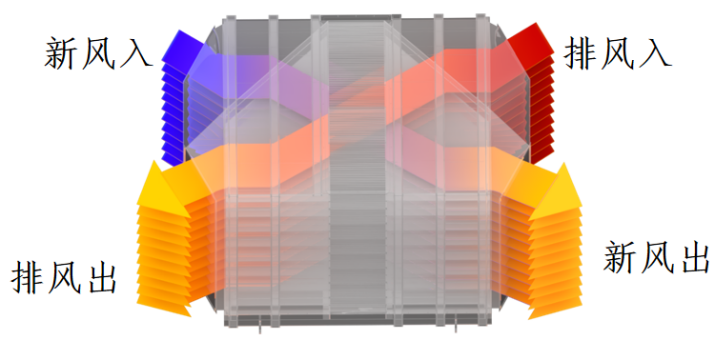

现通过在凹版机上增加风风换热回收器，利用排风热量预热新风，从而达到降低凹版机能耗的目的。

项目技术要求：
1.换热器效率：≥80%（进口温度≥90℃）
2.换热器与过滤器需考虑保温，框架外表面温度不超过 45℃（环境温度 40℃）
3.换热器前后预留测温孔
4.工程范围：余热回收系换热器及相关风管设计、制作、安装及保温外护、测试等。
5.布局要求：排列一致或对称有序
6.金属颗粒管控：风管安装前，内表面采用无尘纸擦拭，采用高磁磁棒吸附，显微镜下检测不得含有大于 50μm的金属颗粒
7.保压测试：出厂前单管及车间内分段安装完成后均需做保压测试，要求 3000Pa 压力下、2h 掉压 50Pa 以内
8.风道内部禁锌铜
9.底部配置防泄漏接液盘，宽度外围≥30mm，高度≥50mm
10.进出口安装温度传感器，连接到凹版机触摸屏实时显示
11.进出口预留风速检测口（φ20mm）与风压检测口（φ12mm），风速检测口应尽量选择在直管段，风压检测口应在测量位置 4 个方向均设置预留孔
12.设计风量：6000CMH
13.运行温度范围（热侧进口）：20-150℃
14.不影响设备维护空间、不影响相邻余热回收换热器的改造

经济效益：
小时回收能量Q=92.8kw。
电费按0.8元/kwh。
计划年运行时间：8400h。
计划年回收价值（年节能费用）：92.8kw×0.8元/kwh×8400h/年≈62.3万元/年。
